Lexus CT: Bombillas

Puede cambiar las siguientes bombillas usted mismo. El nivel de dificultad del cambio depende de la bombilla. Como existe el peligro de que ciertos componentes resulten dañados, se recomienda que los cambios sean realizados por un concesionario o taller de reparaciones Lexus autorizado, o cualquier otro establecimiento con personal debidamente cualificado y equipado.

Preparativos para el cambio de una bombilla

Compruebe el vataje de la bombilla que se dispone a cambiar.

Ubicación de las bombillas

■ Parte delantera

Vehículos con faros halógenos

1. Intermitente delantero
2. Luz antiniebla delantera halógena (si el vehículo dispone de ello)
3. Luz de cruce
4. Luz de carretera

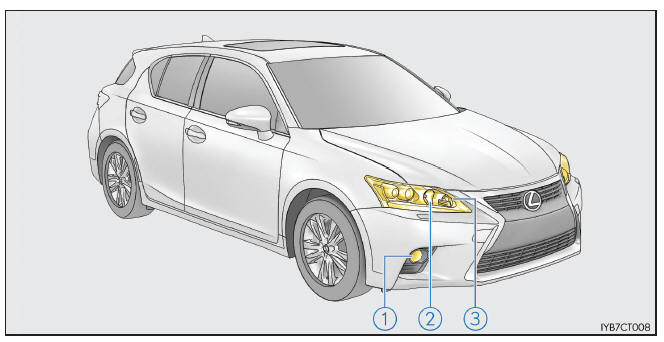

Vehículos con faros de LED

1. Luz antiniebla delantera halógena (si el vehículo dispone de ello)
2. Luz de carretera
3. Intermitente delantero

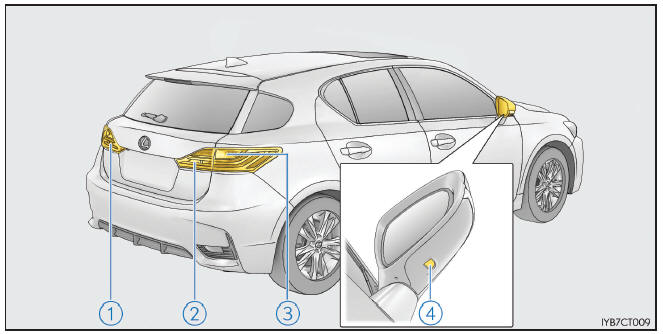

■ Parte trasera

1. Luz antiniebla trasera (vehículos con volante a la izquierda) o luz de marcha atrás
2. Luz antiniebla trasera (vehículos con volante a la derecha) o luz de marcha atrás
3. Intermitente trasero
4. Luz del piso exterior

Cambio de las bombillas

■ Luces de cruce (faros halógenos)

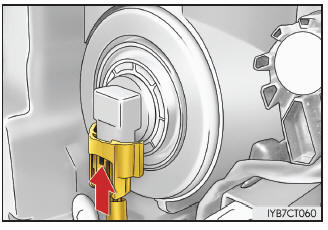

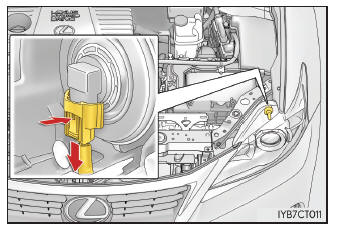

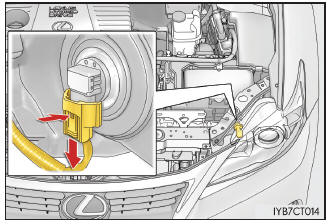

1. Desenchufe el conector apretando el dispositivo de desbloqueo.

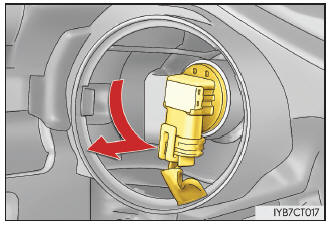

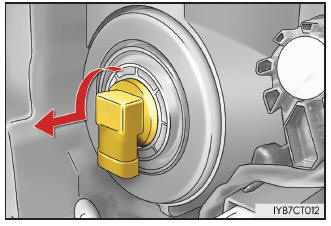

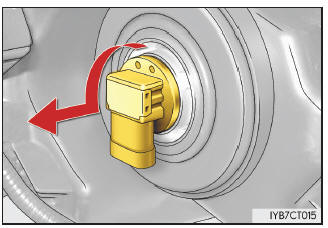

2. Gire la base de la bombilla hacia la izquierda.

3. Coloque la bombilla nueva.

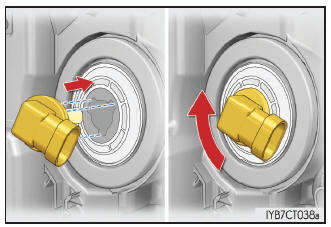

Alinee las 3 lengüetas de la bombilla con la montura e introdúzcala. Gírela hacia la derecha para fijarla.

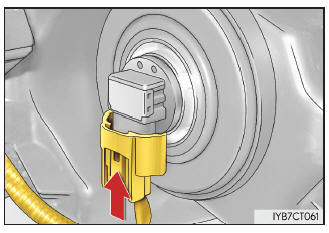

4. Coloque el conector.

Tras la colocación del conector, sacuda suavemente la base de la bombilla para comprobar que no está suelta, encienda las luces de cruce una vez y confirme visualmente que la luz no se filtra por la montura.

■ Luces de carretera (faros halógenos)

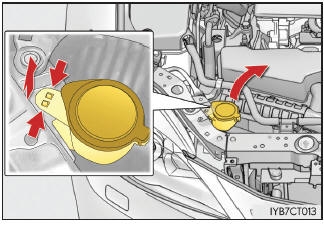

1. Solo para el lado derecho: Desplace la abertura del depósito del líquido lavaparabrisas.

2. Desenchufe el conector apretando el dispositivo de desbloqueo.

3. Gire la base de la bombilla hacia la izquierda.

4. Coloque la bombilla nueva.

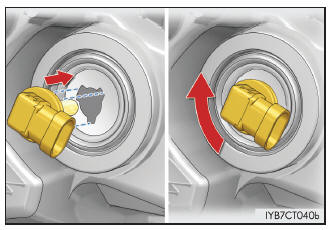

Alinee las 3 lengüetas de la bombilla con la montura e introdúzcala. Gírela hacia la derecha para fijarla.

5. Coloque el conector.

Tras la colocación del conector, sacuda suavemente la base de la bombilla para comprobar que no está suelta, encienda las luces de carretera una vez y confirme visualmente que la luz no se filtra por la montura.

6. Solo para el lado derecho: Vuelve a colocar la abertura del depósito del líquido lavaparabrisas.

■ Luces de carretera (faros de LED)

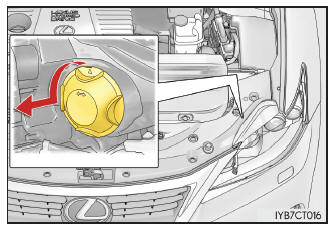

1. Gire la cubierta hacia la izquierda y extráigala.

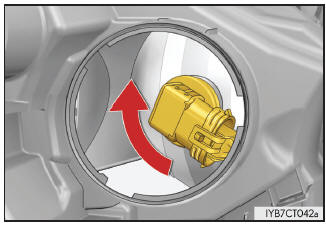

2. Gire la base de la bombilla hacia la izquierda.

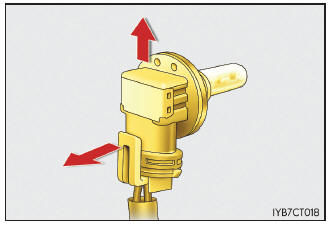

3. Desenchufe el conector mientras tira del dispositivo de desbloqueo.

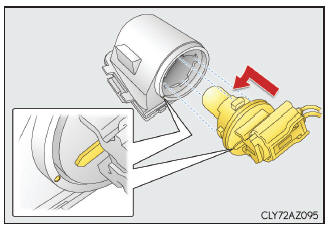

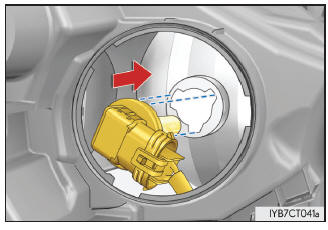

4. Sustituya la bombilla y coloque la base de la bombilla.

Alinee las 3 lengüetas de la bombilla con la montura e introdúzcala.

5. Gire y fije la base de la bombilla.

Sacuda suavemente la base de la bombilla para comprobar que no está suelta, encienda las luces de carretera una vez y confirme visualmente que la luz no se filtra por la montura.

6. Para colocar la cubierta, lleve a cabo el paso 1 en orden inverso.

■ Luz antiniebla delantera halógena (si el vehículo dispone de ello)

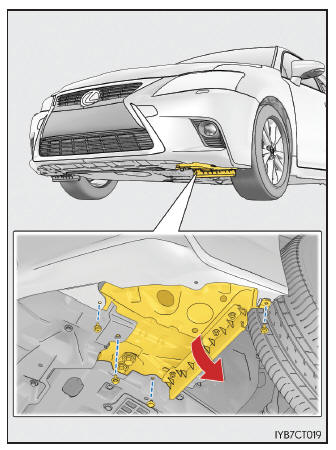

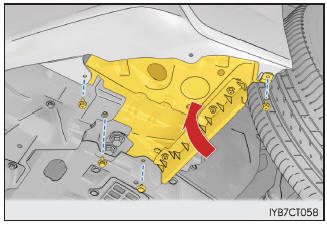

1. Quite 2 tornillos, un perno y un clip, y tire hacia abajo del forro de la aleta.

Tire hacia abajo del forro de la aleta lentamente, procurando no desplazar ninguno de los componentes fijos.

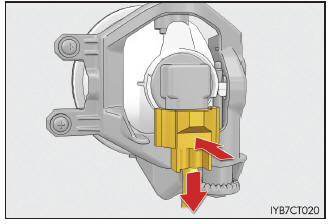

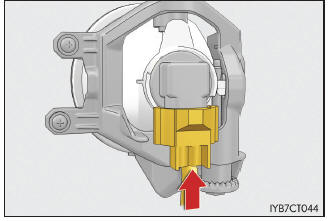

2. Desenchufe el conector apretando el dispositivo de desbloqueo.

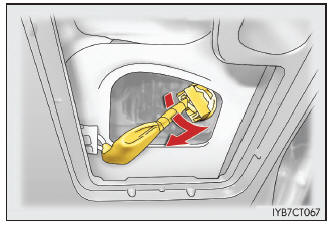

3. Gire la base de la bombilla hacia la izquierda.

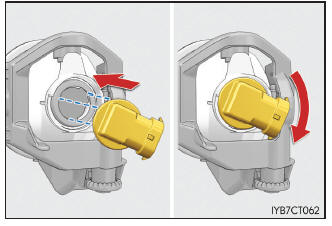

4. Coloque la bombilla nueva.

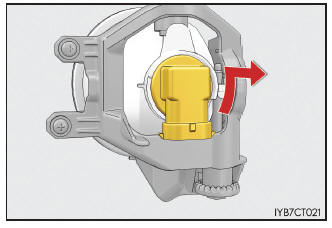

Alinee las 3 lengüetas de la bombilla con la montura e introdúzcala. Gírela hacia la derecha para fijarla.

5. Coloque el conector.

Tras la colocación del conector, sacuda suavemente la base de la bombilla para comprobar que no está suelta, encienda las luces antiniebla una vez y confirme visualmente que la luz no se filtra por la montura.

6. Vuelva a colocar el forro de la aleta con los 2 tornillos, el perno y el clip.

■ Intermitentes delanteros (faros halógenos)

1. Gire la base de la bombilla hacia la izquierda.

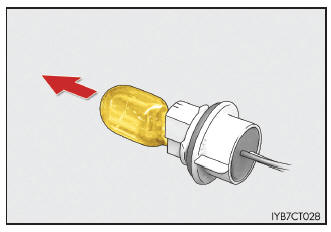

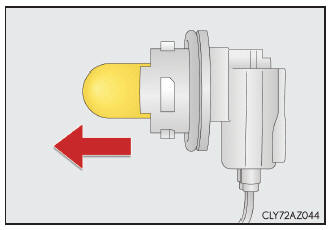

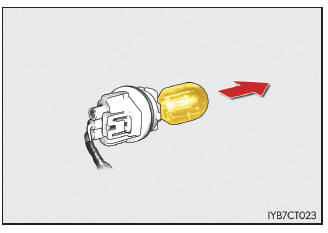

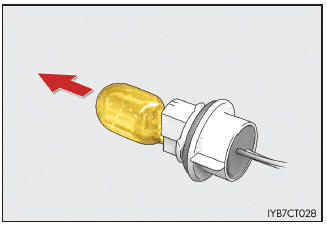

2. Saque la bombilla.

3. Para la colocación, siga los pasos indicados en orden inverso.

■ Intermitentes delanteros (faros de LED)

Lado izquierdo

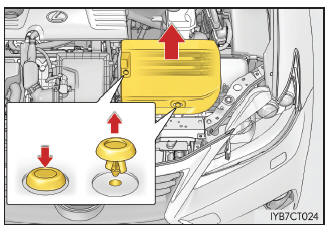

1. Extraiga la cubierta de la unidad de control de potencia.

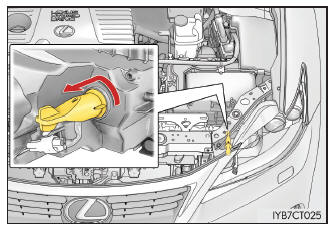

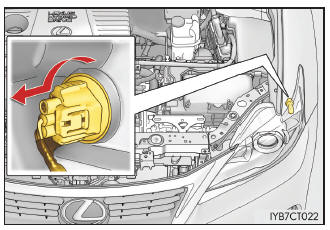

2. Gire la base de la bombilla hacia la izquierda.

3. Saque la bombilla.

4. Para la colocación, siga los pasos indicados en orden inverso.

Lado derecho

1. Desplace la abertura del depósito del líquido lavaparabrisas.

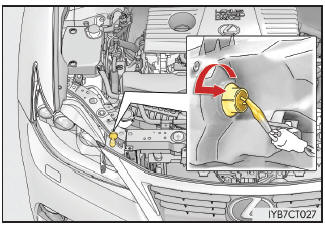

2. Gire la base de la bombilla hacia la izquierda.

3. Saque la bombilla.

4. Para la colocación, siga los pasos indicados en orden inverso.

■ Intermitentes traseros

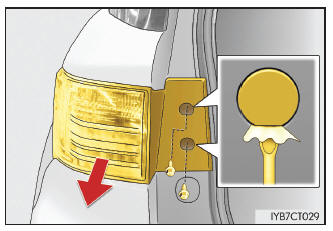

1. Abra la puerta del maletero, quite las cubiertas y los pernos, y extraiga el conjunto de la luz tirando de él directamente hacia atrás desde la parte posterior del vehículo.

Utilice un destornillador de punta plana envuelto en un paño.

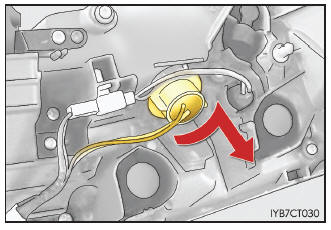

2. Gire la base de la bombilla hacia la izquierda.

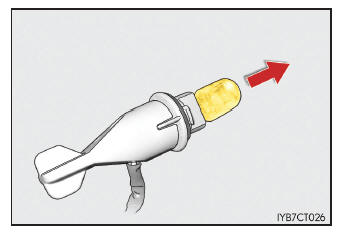

3. Saque la bombilla.

4. Para la colocación, siga los pasos indicados en orden inverso.

■ Luz de marcha atrás/luz antiniebla trasera

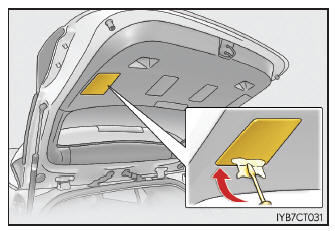

1. Abra la puerta del maletero y quite la cubierta.

Utilice un destornillador de punta plana envuelto en un paño.

2. Gire la base de la bombilla hacia la izquierda.

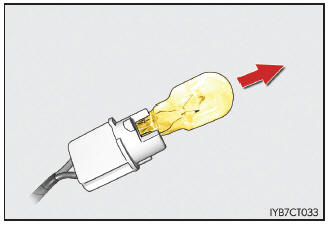

3. Saque la bombilla.

4. Para la colocación, siga los pasos indicados en orden inverso.

Las ilustraciones muestran la extracción de la luz de marcha atrás en un vehículo con volante a la derecha.

■ Luces del piso exteriores

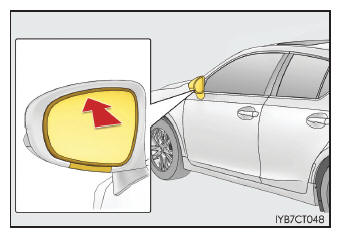

1. Presione la parte superior del espejo retrovisor exterior para girarlo hacia arriba y ponga cinta protectora en la parte inferior de la cubierta del espejo.

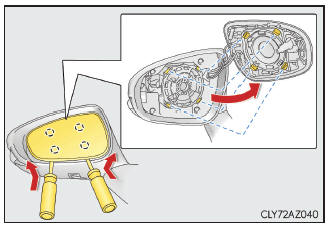

2. Inserte 2 destornilladores de punta plana envueltos en cinta protectora y desenganche las lengüetas de la parte de detrás del espejo.

Saque el espejo hacia usted haciendo palanca y desenganchando las lengüetas de 2 en 2.

Trabaje con cuidado para asegurarse de que no se caiga el espejo.

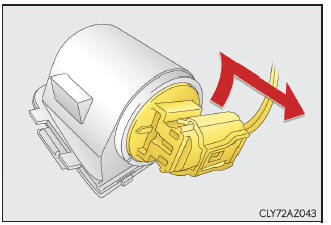

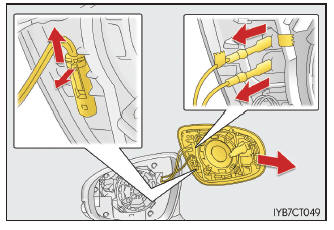

3. Desenchufe los conectores por detrás del espejo y extraiga el espejo.

Al extraer los conectores finos, asegúrese de marcar uno de los conectores con un trozo de cinta adhesiva para evitar equivocarse al volver a colocarlos.

Trabaje con cuidado para asegurarse de que no se caiga el espejo.

Cuando manipule el espejo, no toque las piezas a las que se haya aplicado grasa.

El número de conectores difiere según la especificación del vehículo.

4. Quite los tornillos y saque la cubierta del espejo.

5. Gire la base de la bombilla hacia la izquierda.

6. Saque la bombilla.

7. Después de colocar la bombilla nueva, fije el portalámparas al cuerpo de la bombilla.

Al insertar el portalámparas, alinee las marcas impresas en el cuerpo de la bombilla con las marcas del portalámparas.

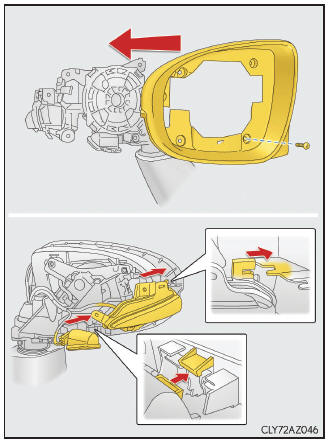

8. Coloque la cubierta del visor en el bastidor del espejo, fíjela con un tornillo, y coloque el intermitente lateral y la luz del piso exterior.

Utilice únicamente la posición del tornillo que se muestra en la ilustración.

Intermitente lateral: Alinee las lengüetas de la bombilla y de la cubierta y coloque.

Luz del piso exterior: Enganche las lengüetas de la ranura del cuerpo de la bombilla con las de la cubierta y fíjelas.

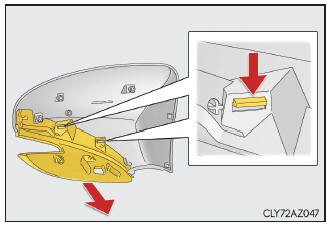

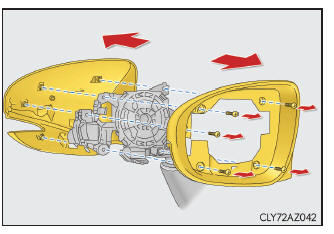

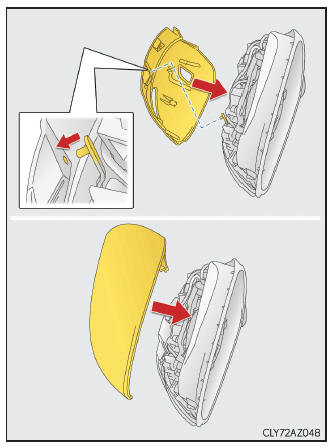

9. Desenganche las lengüetas y separe la parte superior e inferior de la cubierta posterior del espejo.

10. Coloque la cubierta posterior del espejo, primero la parte inferior y después la parte superior.

Cuando coloque la parte inferior de la cubierta, inserte la patilla del intermitente lateral en el orificio de la cubierta.

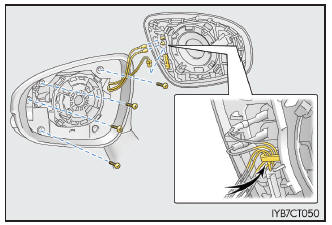

11. Fije la cubierta con los tornillos y vuelva a conectar los conectores.

Fije los cables volviendo a colocarlos en los ganchos, tal como estaban.

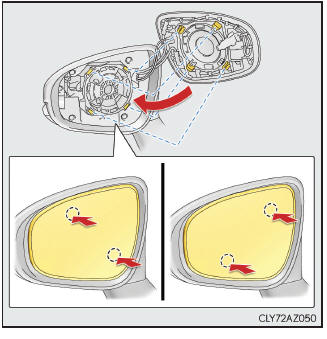

12. Alinee las lengüetas y fije el espejo haciendo presión en orden en cada par de lengüetas diagonalmente opuestas.

Asegúrese de insertar las lengüetas en el orden que se muestra en la ilustración y empújelas hasta que oiga un clic.

Si no oye el clic, no fuerce las lengüetas.

Saque el espejo y asegúrese de que las lengüetas están alineadas.

■ Cambio de las bombillas siguientes Si se funde una luz de las que se indican a continuación, hágala cambiar en un concesionario o taller de reparaciones Lexus autorizado, o en cualquier otro establecimiento con personal debidamente cualificado y equipado.

• Luces de cruce (tipo LED)
• Luces de conducción diurna y luces de posición delanteras
• Luces antiniebla delanteras de LED (si el vehículo dispone de ello)
• Intermitentes laterales
• Luces de freno/traseras
• Tercera luz de freno
• Luces de la matrícula

■ Tras sustituir las bombillas Después de extraer la cubierta de la unidad de control de potencia, vuelva a colocarla en su posición original con los clips.

1. Tire hacia arriba de la pieza central
2. Introduzca
3. Presione

■ Luces de LED Las luces de cruce (tipo LED), las luces de posición delanteras, las luces de conducción diurna, las luces antiniebla delanteras de LED (si el vehículo dispone de ello), los intermitentes laterales, las luces de freno/traseras, la tercera luz de freno y las luces de la matrícula consisten en varios LED. Si alguno de los LED se funde, lleve el vehículo a un concesionario o taller de reparaciones Lexus autorizado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado para cambiar la luz.

■ Condensación alojada en el interior de las lentes La condensación que aparece temporalmente en el interior de las lentes de los faros no indica un fallo de funcionamiento. Si observa alguna de las siguientes situaciones, solicite más información a su concesionario o taller de reparaciones Lexus autorizado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado:

• Formación de grandes gotas de agua en el interior de las lentes.
• Presencia de agua en el interior de los faros.

ADVERTENCIA

■ Cambio de las bombillas

• Asegúrese de detener el sistema híbrido y apagar las luces. No intente cambiar la bombilla inmediatamente después de apagar las luces.

  Es probable que las bombillas estén muy calientes y podría sufrir quemaduras.

• No toque la parte de cristal de la bombilla directamente con los dedos. Si es inevitable tocar la parte de cristal, use un paño limpio seco para sujetarla y evitar manchar la bombilla con humedad o aceites.

  Asimismo, si la bombilla se raya o se cae, podría romperse o estallar.

• Coloque correctamente las bombillas y las piezas utilizadas para fijarlas. De lo contrario, se pueden causar daños por exceso de calor, provocar un incendio o dejar que el agua penetre en la unidad del faro. Esto puede causar daños en el faro y provocar la formación de condensación en las lentes.
• No intente reparar ni desmontar bombillas, conectores, circuitos eléctricos ni ninguna pieza o componente.

  Corre el riesgo de sufrir lesiones graves, o incluso mortales, provocadas por una descarga eléctrica.

■ Para evitar daños o incendios

• Asegúrese de que las bombillas están bien colocadas y bloqueadas.
• Compruebe el vataje de la bombilla antes de la colocación para evitar daños por sobrecalentamiento.

AVISO

■ Al cambiar las luces del piso exteriores Si la ventanilla delantera le impide llevar a cabo el procedimiento de cambio correctamente, abra la ventanilla del lado en el que esté trabajando para que haya espacio suficiente para trabajar. Si sigue con el procedimiento sin tener espacio suficiente para trabajar podría arañar el vehículo.
