Opel Astra: Sistema eléctrico

Fusibles

El fusible de repuesto debe tener la misma especificación que el fusible defectuoso.

Hay tres cajas de fusibles en el vehículo:

• compartimento del motor
• panel de mandos
• compartimento de carga

Antes de sustituir un fusible, desconecte el interruptor correspondiente y el encendido.

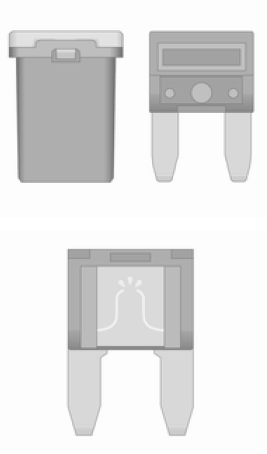

Un fusible defectuoso puede reconocerse por su filamento fundido. No sustituya el fusible hasta que se subsane la causa de la avería.

Algunas funciones pueden estar protegidas por varios fusibles.

Puede haber fusibles insertados sin que la función esté disponible en el vehículo.

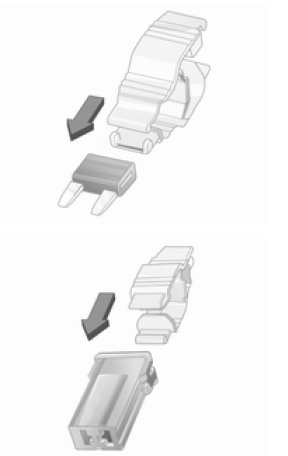

Extractor de fusibles

Puede haber un extractor de fusibles en la caja de fusibles del compartimento del motor.

Coloque el extractor de fusibles en la parte superior o lateral del fusible correspondiente y extráigalo.

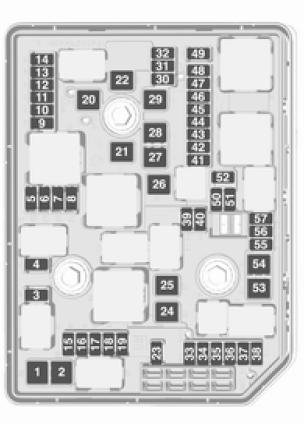

Caja de fusibles del compartimento del motor

La caja de fusibles está en la parte delantera izquierda del compartimento del motor.

Desenganche la cubierta y extráigala.

N.º Circuito

1. Motor de arranque
2. Motor de arranque
3. Sensor de escape
4. Módulo de control del motor
5. Funciones del motor
6. Módulo de control del cambio
7. -
8. Módulo de control del motor
9. Climatizador automático
10. -
11. Sistema de bloqueo del portón trasero
12. Masaje lumbar del asiento
13. Bomba de recirculación del refrigerante
14. -
15. Sensor de escape
16. Inyección de combustible
17. Inyección de combustible
18. -
19. -
20. -
21. -
22. ABS
23. Sistema de lavado para el parabrisas y la luneta trasera
24. -
25. Calefacción de combustible diésel
26. Módulo de control del cambio
27. Módulo de portón trasero eléctrico
28. -
29. Luneta térmica trasera
30. -
31. -
32. Transformador CC/Pantalla de LED/Calefacción eléctrica/ Climatización/Controlador de bujía/Bomba de combustible
33. -
34. Bocina
35. Toma del maletero
36. Luz de carretera derecha (halógena)/ Luz de carretera derecha (LED)
37. Luz de carretera izquierda (halógena)
38. Faro de LED/Regulación automática del alcance de los faros
39. Faros antiniebla
40. OnStar
41. Sensor de agua en combustible/ Bomba de agua
42. Regulación manual del alcance de los faros
43. Bomba de combustible
44. Cámara retrovisora/Espejo retrovisor trasero interior/ Módulo de remolque/Conector de alimentación
45. Faro de LED izquierdo/Regulación automática del alcance de los faros izquierdos
46. Cuadro de instrumentos
47. Bloqueo de la columna de la dirección
48. Limpialuneta
49. Retrovisor calefactado
50. Faro de LED derecho/Regulación automática del alcance de los faros derecho
51. Luz de cruce izquierda (LED)
52. Módulo de control del motor/ Módulo de control del cambio
53. -
54. Limpiaparabrisas
55. -
56. -
57. -

Después de cambiar los fusibles defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se enclave.

Si la tapa de la caja de fusibles no está cerrada correctamente, pueden producirse fallos.

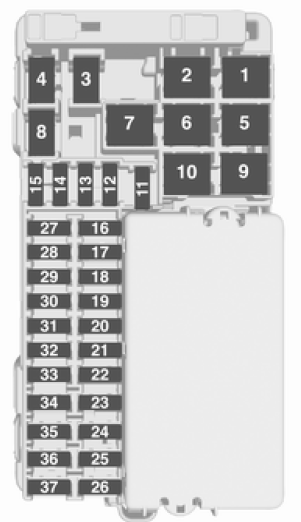

Caja de fusibles del tablero de instrumentos

La caja de fusibles está ubicada detrás de una tapa.

Tire de la cubierta y sáquela.

Vehículos con conector de encendido: Si la cubierta del fusible tiene un conector de alimentación, debe retirarse usando un adaptador y un destornillador.

El adaptador está guardado en la guantera. El destornillador está guardado en el compartimento de carga.

Conecte el adaptador al conector de alimentación.

Presione el destornillador por el rebaje del adaptador. Retire la cubierta tirando del destornillador.

N.º Circuito

1. -
2. Climatizador automático, ventilador
3. Asiento eléctrico, lado del conductor
4. Toma de corriente delantera
5. -
6. Elevalunas eléctrico delantero
7. ABS
8. Volante térmico
9. Módulo de control de la carrocería
10. Elevalunas eléctrico trasero
11. Techo solar
12. Módulo de control de la carrocería
13. Calefacción del asiento (solo en vehículos sin bocina de alarma)
14. Retrovisor exterior/Sensor de lluvia/Asistente de mantenimiento de carril/Asistente de luz de carretera
15. Módulo de control de la carrocería
16. Módulo de control de la carrocería
17. Módulo de control de la carrocería
18. Módulo de control de la carrocería
19. Conector de diagnosis
20. Sistema de airbags
21. Climatizador automático
22. Cierre centralizado, portón trasero
23. Sistema de llave electrónica
24. Función de memoria del asiento eléctrico
25. Interruptor de iluminación del volante
26. Interruptor de contacto/Bloqueo de la columna de dirección
27. Módulo de control de la carrocería
28. Toma USB
29. -
30. Palanca selectora
31. Limpialuneta trasero
32. Módulo de control de cambio (solo en vehículos con sistema stop-start)
33. Sistema de alarma antirrobo/ Bocina de alarma
34. Asistente de aparcamiento/ Alerta de punto ciego lateral/ Sistema de infoentretenimiento/ Toma USB
35. OnStar
36. Pantalla de información/Cuadro de instrumentos/Reproductor de CD
37. Sistema de infoentretenimiento, radio

Después de cambiar los fusibles defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se enclave.

Vehículos con conector de encendido:

1. Coloque la cubierta en el lado derecho.

2. Pliegue el lado izquierdo de la cubierta hacia delante. Tenga cuidado para guiar la abrazadera de seguridad como se muestra en la ilustración.

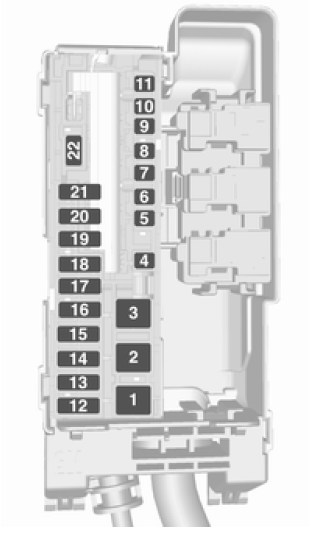

Caja de fusibles del compartimento de carga

La caja de fusibles está ubicada en el lado izquierdo del compartimento de carga, detrás de una tapa.

Desmonte la tapa.

Desenganche la cubierta de la caja de fusibles y extráigala.

N.º Circuito

1. -
2. -
3. Remolque
4. Asiento eléctrico, lado del acompañante
5. -
6. Módulo de advertencia de distancia
7. -
8. -
9. Calefacción del asiento trasero (en vehículos sin bocina de alarma)
10. -
11. -
12. Calefacción del asiento delantero (en vehículos con bocina de alarma)
13. Calefacción del asiento trasero (en vehículos con bocina de alarma)
14. Volante calefactado (en vehículos con calefacción del asiento y bocina de alarma)
15. Ventilación del asiento
16. Toma del remolque
17. Toma del remolque
18. -
19. -
20. -
21. Plegado eléctrico de los asientos
22. -

Después de cambiar los fusibles defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se enclave.

Herramientas del vehículo

Herramientas

Vehículo con rueda de repuesto

El gato, la argolla de remolque y una correa para asegurar la rueda pinchada y las herramientas están en la caja de herramientas, debajo de la rueda de repuesto en el compartimento de carga. Rueda de repuesto.

Vehículos con juego de reparación de neumáticos

Algunas herramientas y la argolla de remolque están alojadas, junto con el juego de reparación de neumáticos, en una caja de herramientas la pared derecha del compartimento de carga.

Abra la cubierta del compartimento portaobjetos
