Lexus CT: Inspección y cambio de los fusibles

Si alguno de los componentes eléctricos deja de funcionar, es posible que haya un fusible fundido. En tal caso, revise y cambie los fusibles según sea necesario.

1. Desactive el interruptor de arranque.

2. Abra la cubierta de la caja de fusibles.

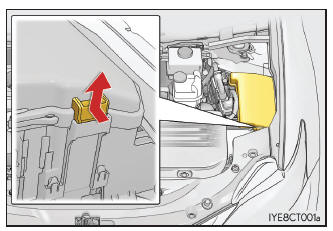

Compartimiento del motor

Empuje la lengüeta y levante la tapa.

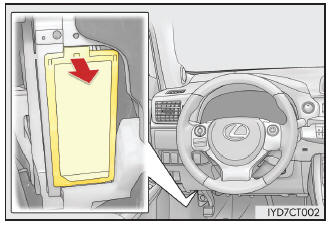

Panel de instrumentos del lateral izquierdo (vehículos con volante a la izquierda)

Extraiga la tapa.

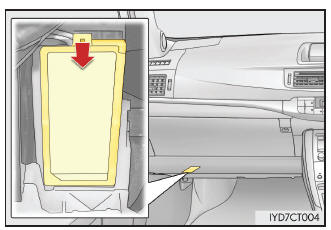

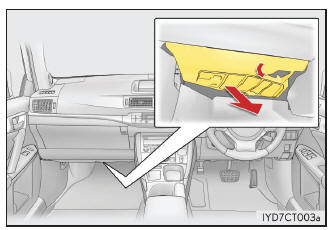

Panel de instrumentos del lateral izquierdo (vehículos con volante a la derecha)

Retire la cubierta.

Extraiga la tapa.

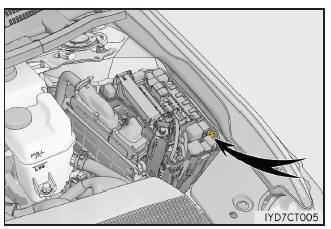

3. Extraiga el fusible.

Solo es posible extraer los fusibles de tipo A con la herramienta de extracción.

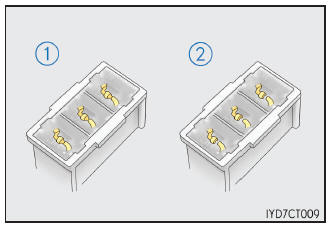

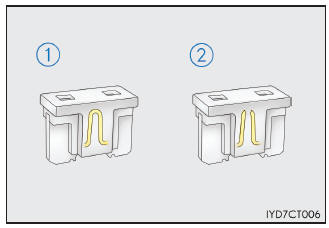

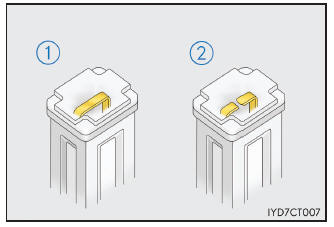

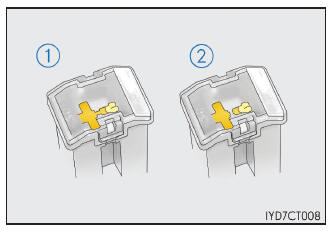

4. Compruebe si el fusible está fundido.

1. Fusible normal
2. Fusible fundido

Sustituya el fusible fundido por uno nuevo con un amperaje nominal adecuado. El amperaje nominal se indica en la tapa de la caja de fusibles.

Tipo A

Tipo B

Tipo C

Tipo D

■ Después de cambiar un fusible

• Si las luces no se encienden después de haber cambiado el fusible, puede que sea necesario cambiar una bombilla.
• Si el fusible cambiado se funde de nuevo, póngase en contacto con cualquier concesionario o taller de reparaciones Lexus autorizado, o con cualquier otro establecimiento con personal debidamente cualificado y equipado.

■ Si hay una sobrecarga en un circuito Los fusibles han sido diseñados para fundirse, protegiendo de daños el mazo de cables.

■ Al cambiar las bombillas Lexus le recomienda la utilización de productos Lexus genuinos diseñados para este vehículo.

Debido a que determinadas bombillas están conectadas a circuitos diseñados para evitar la sobrecarga, las piezas no genuinas o las piezas no diseñadas para este vehículo podrían no ser utilizables.

ADVERTENCIA

■ Para evitar averías en el sistema e incendios en el vehículo Respete las medidas de precaución siguientes.

Su incumplimiento podría causar daños al vehículo y provocar un incendio o lesiones.

• No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sustituya un fusible por cualquier otro objeto.
• Utilice siempre fusibles originales Lexus o sus equivalentes.

  No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.

• No modifique los fusibles ni las cajas de fusibles.

■ La caja de fusibles está cerca de la unidad de control de potencia Nunca revise o cambie los fusibles, ya que hay componentes de alta tensión y cableado cerca de la caja de fusibles.

De lo contrario, podría sufrir una descarga eléctrica que le podría causar graves lesiones o incluso la muerte.

AVISO

■ Antes de cambiar los fusibles Lleve lo antes posible el vehículo a su concesionario o taller de reparaciones Lexus autorizado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado para determinar y solucionar la causa de la sobrecarga eléctrica.
