Seat Toledo: Cambio de luces posteriores (en la aleta)

Desmontar el piloto posterior1)

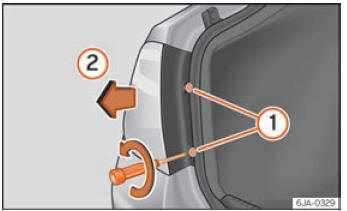

Fig. 98 Desmontar la unidad de luz trasera en la aleta.

Compruebe qué lámpara está averiada.

• Abra el maletero y acceda a la zona del canal de aguas.
• Con el destornillador de dotación o una llave Torx 20 (T20) desatornille (girando en sentido antihorario) y retire los dos tornillos de fijación de la zona frontal del piloto  fig. 98 1 , teniendo cuidado de no extraviarlos.
• Tire de la unidad de luz trasera hacia atrás ( fig. 98 2 ) hasta extraer el piloto de su alojamiento.

1) En el caso de las luces posteriores de LEDs de la aleta, sólo es posible sustituir la lámpara del intermitente. Las ilustraciones del manual corresponden a la versión de lámparas y no se corresponden exactamente con la versión de LEDs.

Desmontar el portalámparas

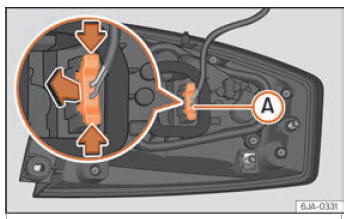

Fig. 99 Conector del piloto en la parte posterior de la unidad de luz trasera.

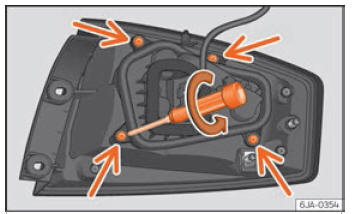

Fig. 100 Tornillos de fijación en la parte posterior de la unidad de luz trasera.

• Desconecte el conector A  fig. 99 del piloto accionando las palancas laterales del mismo (flechas) y tirando del conector hacia el exterior.
• Coloque el piloto en una superficie plana horizontal, con un paño blando como base, para no rayar el cristal exterior.
• Desatornille los cuatro tornillos de fijación del portalámparas en sentido antihorario con el destornillador de dotación o una llave Torx 20 (T20)  fig. 100. Tener precaución de no perder los tornillos de fijación del portalámparas.

Cambio de lámparas

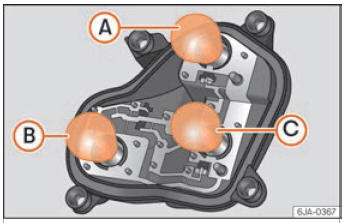

Fig. 101 Ubicación de las lámparas de incandescencia en el portalámparas.

Las lámparas van fijadas con un cierre de bayoneta.

La dotación de las lámparas de incandescencia se relaciona en la tabla siguiente.

• Presione la lámpara defectuosa ligeramente hacia el portalámparas, gírela a continuación en sentido antihorario y extráigala.
• Coloque la lámpara nueva, introdúzcala en su base haciendo un poco de presión y gírela en sentido horario hasta llegar al tope.
• Limpie el cuerpo de vidrio de las lámparas con un paño para eliminar las huellas dactilares que pueda haber.
• Verifique el funcionamiento de las lámparas de incandescencia.
• Vuelva a colocar el portalámparas.
• Atornille el portalámparas con los cuatro tornillos, girándolos en sentido horario.

Dotación de lámparas

 fig. 101

1. Intermitente: PY21W NA LL
2. Posición-freno: P21/5W
3. Posición: P21/5W

Aviso

Revise el estado de la junta de estanqueidad.

En caso de estar dañada, puede adquirir un recambio en un Servicio Oficial.

Montar el piloto posterior

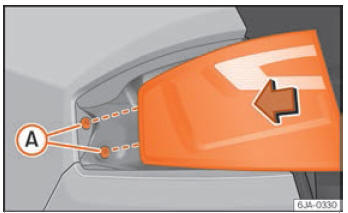

Fig. 102 Montar la unidad trasera.

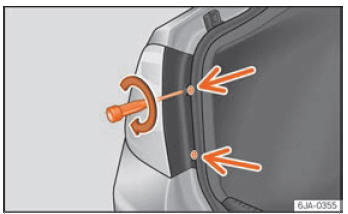

Fig. 103 Montar la unidad trasera.

• Asegúrese de conectar el conector correctamente.
• Presione de la unidad de luz trasera hacia atrás (dirección marcha del vehículo) encajando las fijaciones en los casquillos de goma  fig. 102 A.
• Con el destornillador de dotación o una llave Torx 20 (T20), atornillar (girando en sentido horario  fig. 103) los dos tornillos de fijación de la zona frontal del piloto.
